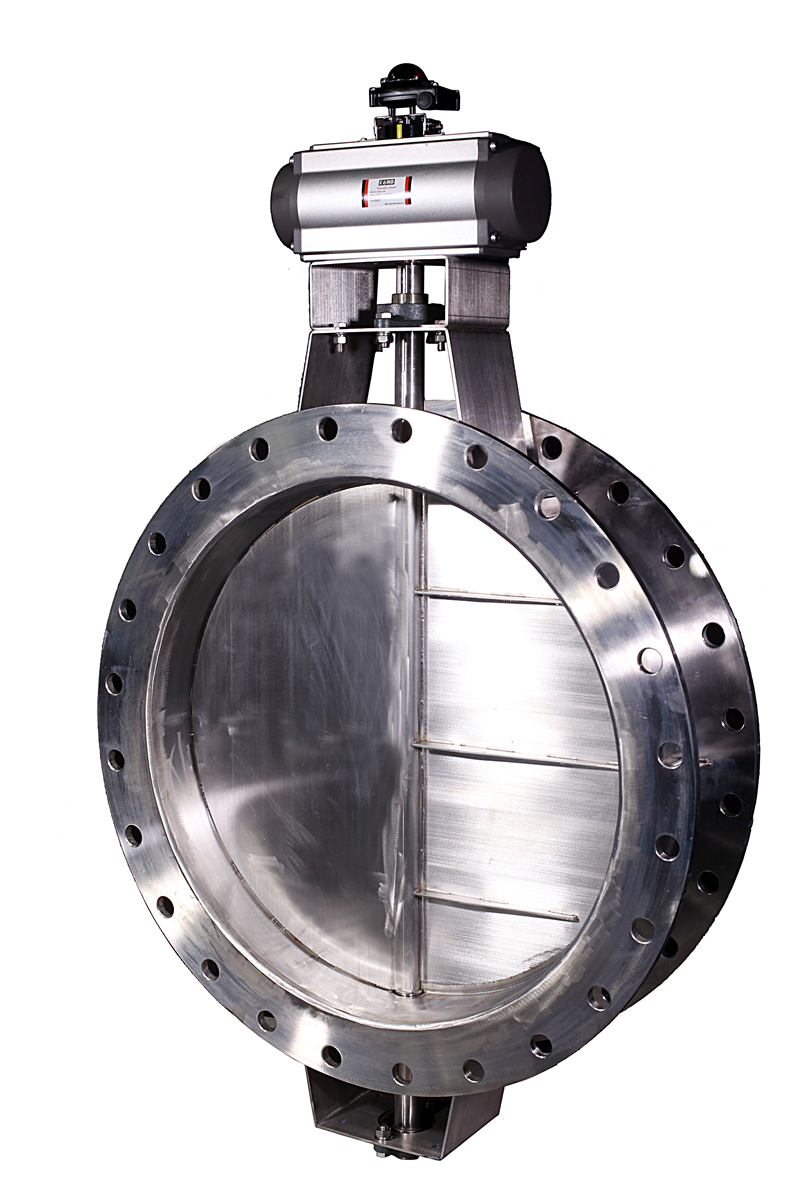

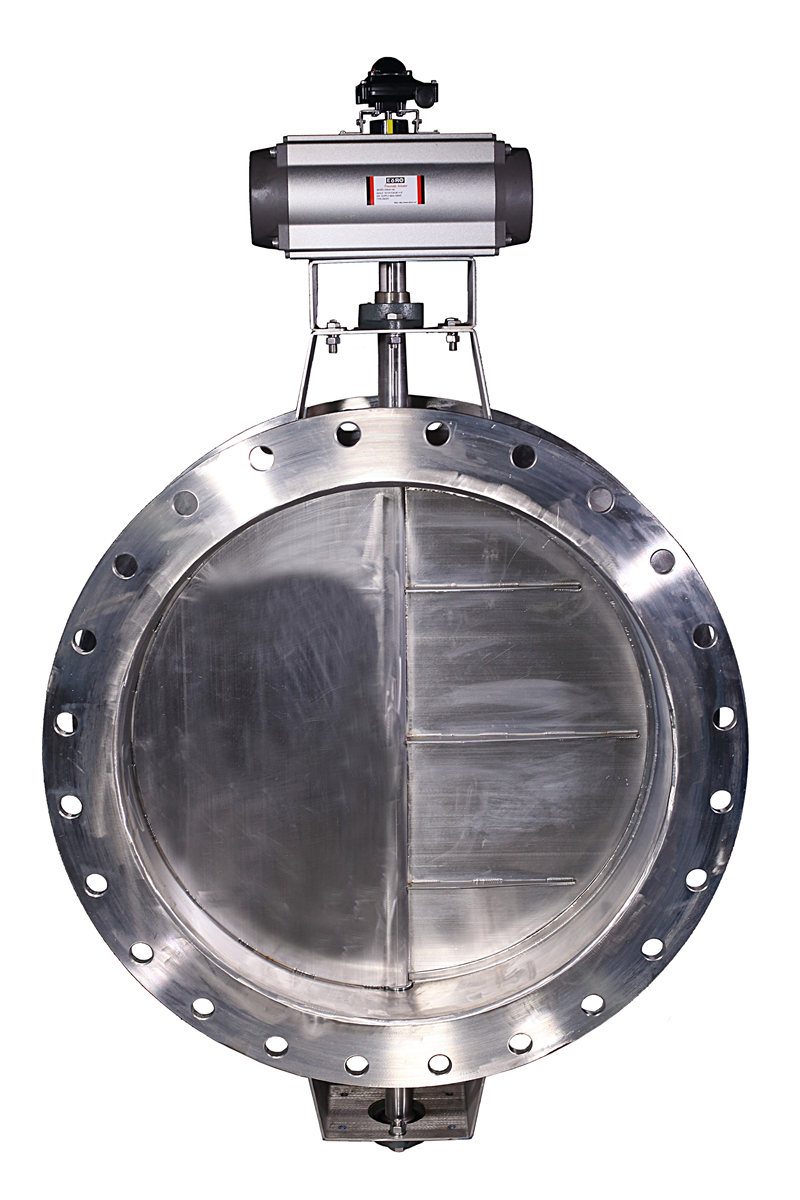

氣動通風蝶閥產品概述
本蝶閥采用與閥體相同材料加工成密封圈，采用電或氣動傳動。其適用溫度隨閥體選材而定，公稱壓力≤0.6MPa,一般適用于工業、冶金、環保等管道作通風調節介質流量之用。
氣動通風蝶閥特征
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。
氣動通風蝶閥執行機構
采用新型系列AT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
氣動通風蝶閥參數
公稱通徑DN（mm）50～2000
|
公稱壓力 |
PN（MPa） |
0.05 |
0.25 |
0.6 |
|
試驗壓力 |
強度試驗 |
0.075 |
0.375 |
0.9 |
|
密封試驗 |
≤1.5%泄漏量 |
|||
|
適用介質 |
煤氣、含塵氣體、煙道氣等。 |
|||
|
適用溫度 |
氣傳動、電傳動。 |
|||
氣動通風蝶閥主要零件的材質
|
閥體 |
鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料 |
|
蝶板 |
鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料 |
|
密封圈 |
與閥體相同 |
|
閥桿 |
碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼 |
|
填料 |
氟塑料、柔性石墨 |
|
公稱 通徑 |
L |
H |
H1 |
A |
D2 |
D |
D1 |
n-d |
W |
|
50 |
108 |
70 |
337 |
180 |
65 |
140 |
110 |
4-14 |
16 |
|
65 |
112 |
80 |
357 |
180 |
65 |
160 |
130 |
4-14 |
17 |
|
80 |
114 |
95 |
385 |
180 |
65 |
190 |
150 |
4-18 |
19 |
|
100 |
127 |
105 |
405 |
180 |
65 |
210 |
170 |
4-18 |
22 |
|
125 |
140 |
120 |
483 |
245 |
72 |
240 |
200 |
8-18 |
27 |
|
150 |
140 |
132 |
508 |
245 |
72 |
265 |
225 |
8-18 |
31 |
|
200 |
152 |
160 |
566 |
245 |
72 |
320 |
280 |
8-18 |
47 |
|
250 |
165 |
187 |
623 |
245 |
72 |
375 |
335 |
12-18 |
68 |
|
300 |
178 |
220 |
750 |
355 |
93 |
440 |
395 |
12-22 |
79 |
|
350 |
190 |
245 |
803 |
355 |
93 |
490 |
445 |
12-22 |
130 |
|
400 |
216 |
270 |
852 |
355 |
93 |
540 |
495 |
16-22 |
141 |
|
450 |
222 |
297 |
907 |
355 |
93 |
595 |
550 |
16-22 |
190 |
|
500 |
229 |
322 |
960 |
355 |
93 |
645 |
600 |
20-22 |
225 |
|
600 |
267 |
377 |
1080 |
550 |
350 |
755 |
705 |
20-26 |
245 |
|
700 |
292 |
430 |
1185 |
550 |
350 |
860 |
810 |
24-26 |
320 |
|
800 |
318 |
487 |
1300 |
550 |
350 |
975 |
920 |
24-30 |
405 |
|
900 |
330 |
537 |
1400 |
550 |
350 |
1075 |
1020 |
24-30 |
500 |
|
1000 |
410 |
587 |
1500 |
550 |
350 |
1175 |
1120 |
28-30 |
700 |
|
1200 |
470 |
702 |
1825 |
600 |
350 |
1375 |
1320 |
32-33 |
750 |
