球閥

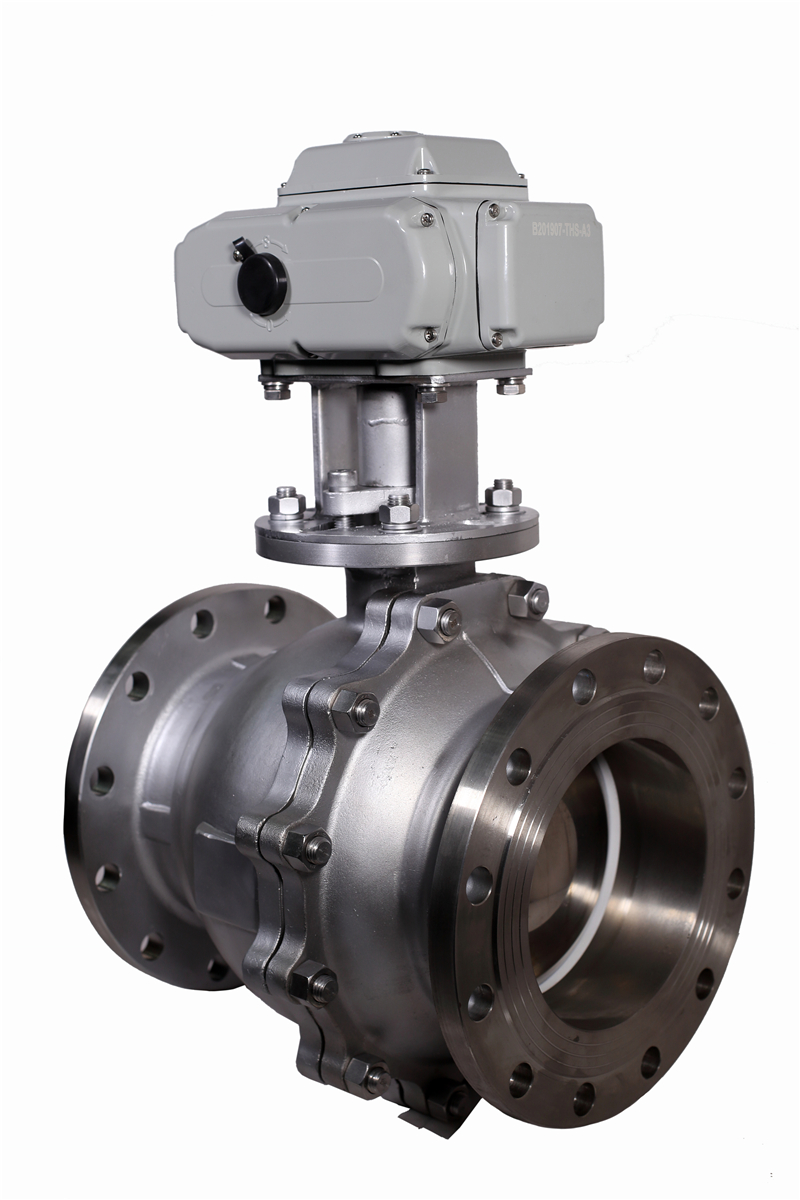

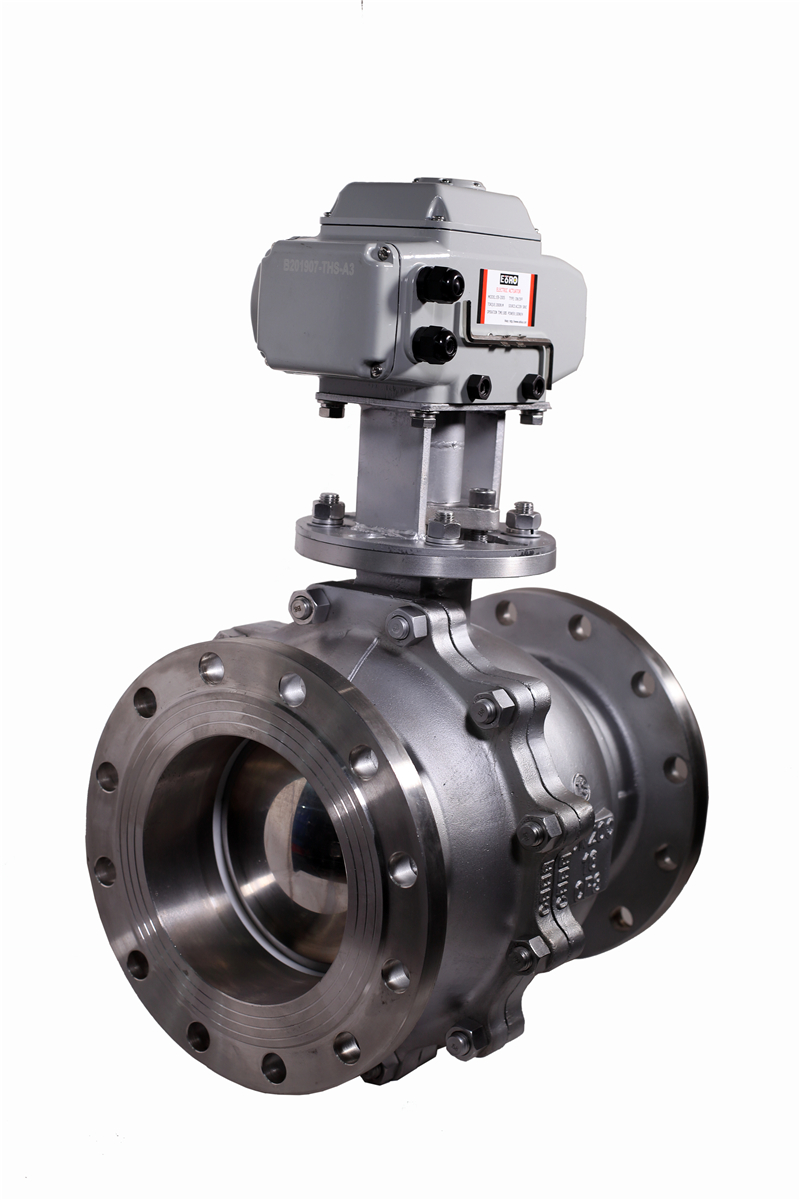

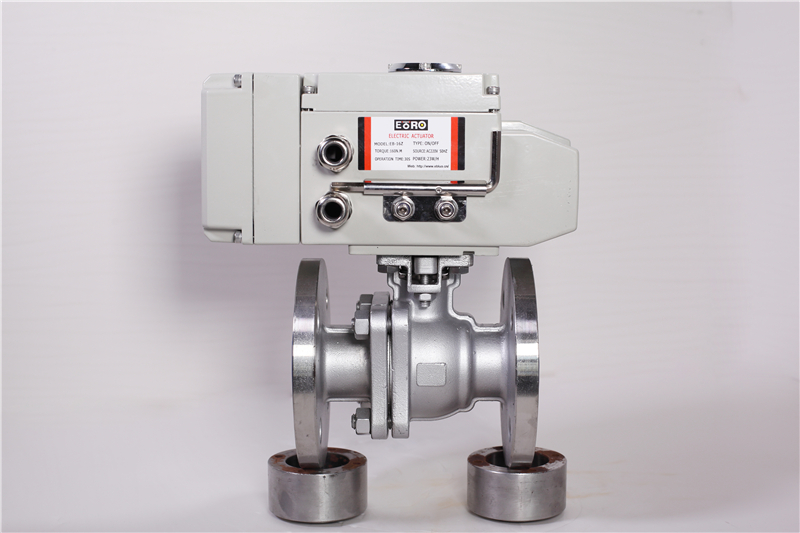

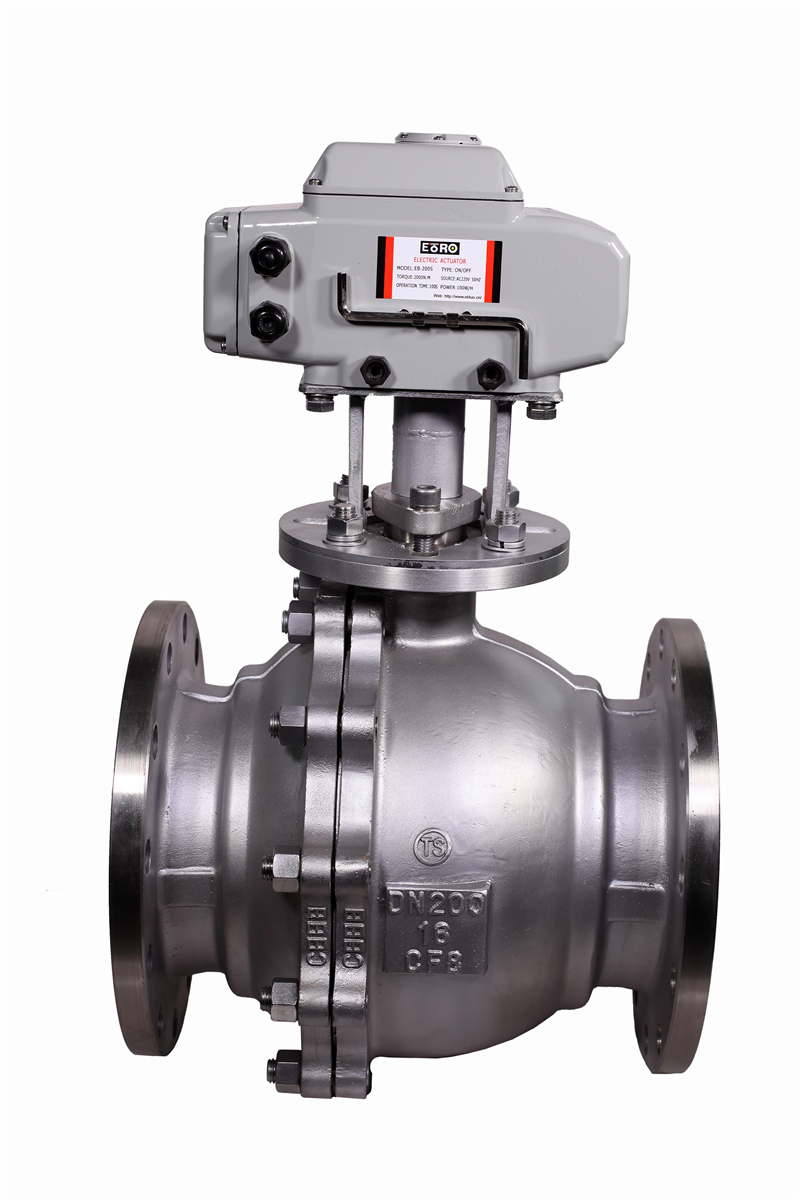

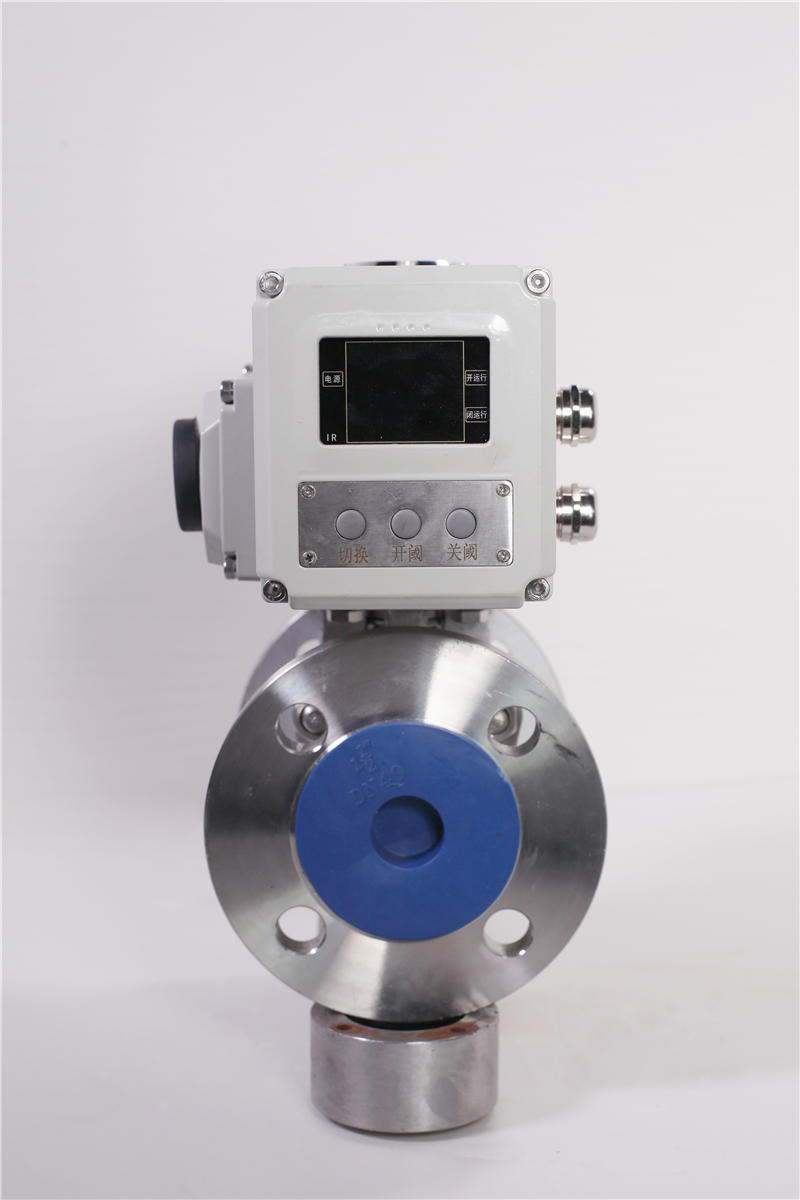

不銹鋼電動球閥產品概述
電動球閥是一種轉角為90°的旋轉類閥門,密封性能優良,流量系數大,流阻系數小,結構簡單,使用壽命長,便于維修。配用氣缸式執行機構,電動球閥分開關式和調節式兩種型號。產品廣泛應用于化工、石油、輕紡、電力、食品制藥、制冷、造紙行業的系統控制。法蘭連接的管路能保持良好密封性能，便于維修更換，便于管路的封閉。
不銹鋼電動球閥產品特征
1、流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平衡靈活。
3、閥座密封性能好，采用聚四氟乙烯等材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增設而增大。
4、閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增設而增大。
5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，幫球閥的使用壽命長。
6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
不銹鋼電動球閥參數
| 電動執行器 |
普通開關型、無源觸點開關型
電位計型帶電阻輸出
電位計型帶4-20mA
調節型輸入輸出4-20mA
|
| 防爆電動執行器 |
EX dⅡBT4 EX d11 CT6
調節型、開關型
|
| 電壓 |
AC220V AC110V AC380
DC12V DC24V DC110V
|
| 公稱通徑 | DN15-400mm |
| 公稱壓力 | 1.6-6.3MPa |
| 適用溫度 |
PTFE:-30~+180℃
PPL:-30~+250℃
|
| 連接方式 | 法蘭 |
| 閥體結構 | 二塊式 |
| 閥體材質 | WCB、304、316、316L |
| 閥板材質 | WCB、304、316、316L |
| 閥座襯里 | PTFE、PPL |
| 適用介質 |
蒸汽、水液，氣體等 |
流量特性KV值
|
公稱通徑 (DN) |
不同開度角下的Kv值 | ||||||||
| 10° | 20° | 30° | 40° | 50° | 60° | 70° | 80° | 90° | |
| 50 | 2 | 4 | 9 | 17 | 32 | 60 | 97 | 151 | 215 |
| 80 | 6 | 11 | 22 | 44 | 83 | 155 | 250 | 389 | 550 |
| 100 | 9 | 18 | 34 | 71 | 133 | 248 | 398 | 620 | 890 |
| 150 | 20 | 40 | 80 | 160 | 300 | 560 | 900 | 1400 | 2000 |
| 200 | 36 | 72 | 143 | 286 | 737 | 1002 | 1611 | 2506 | 3580 |
| 250 | 57 | 113 | 226 | 453 | 848 | 1582 | 2253 | 3955 | 5650 |
| 300 | 81 | 163 | 325 | 651 | 1220 | 2278 | 3661 | 5695 | 8100 |
| 350 | 110 | 221 | 443 | 885 | 1750 | 3541 | 5311 | 7967 | 10950 |
| 400 | 150 | 303 | 605 | 1113 | 2424 | 4850 | 7275 | 10910 |
15300 |
